Unsere GFK-Produkte –
leistungsfähig wie wir
Der Faserverbundwerkstoff GFK gilt als außerordentlich belastungsfähiger Verbundstoff. Einzigartig ist die Fülle seiner Eigenschaften und Anwendungen - kein anderes Material bietet eine so vielseitige Kombination von Vorteilen.
GFK ist unverzichtbar für viele Branchen:
- Mobilfunk
- Verkehrstechnik
- Nachrichtentechnik
- Anlagenbau
- Energietechnik
- Brandschutz und Löschwasservorhaltung
- Landwirtschaft
- Wasserwirtschaft und kommunale Infrastruktur
Mehr und mehr Branchen setzen auf die Vorteile dieses Werkstoffes, die Palette der Anwendungsbereiche wird immer größer. Dies zeigt unser jüngstes Produktfeld: Aus der Wickeltechnologie, mit der wir seit vier Jahrzehnten Antennenzylinder, Schornsteine und Sonderbehälter fertigen, sind großvolumige Wasserspeicher von 15.000 bis 100.000 Litern entstanden – für Löschwasservorhaltung, Landwirtschaft, Industrieprozesse und kommunale Aufgaben.
Als Innovationsführer orientieren wir uns an neuen Ideen, Entwicklungen und Aufgaben. Sprechen Sie mit uns über Ihre Ideen und Wünsche.

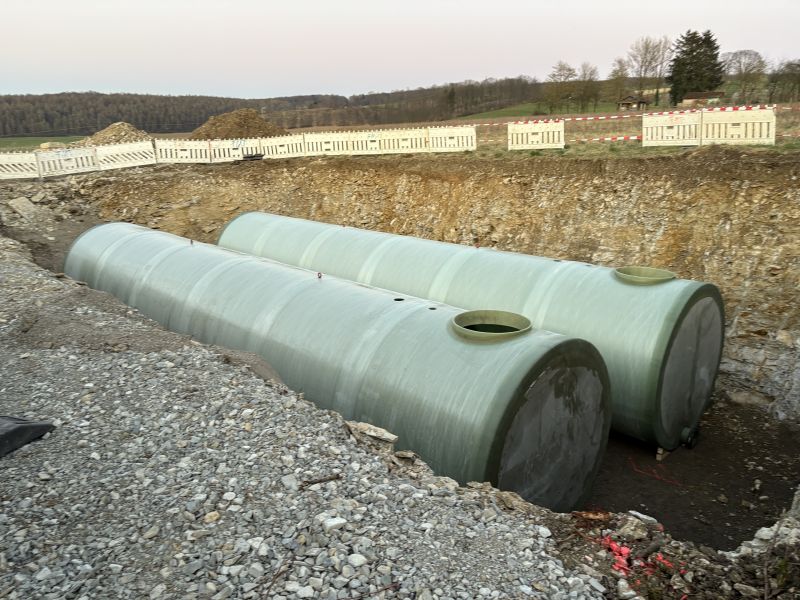

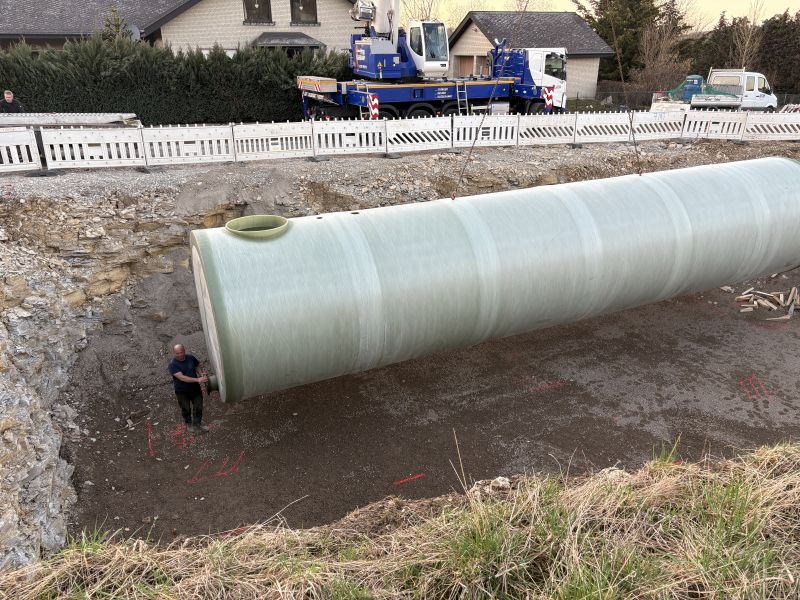

GFK-Wasserspeicher und Löschwasserbehälter
Wasser auf Vorrat
Löschwasser muss im Bauantrag nachgewiesen werden. Trockenperioden verlängern sich, Starkregen fällt in immer kürzerer Zeit. Rechenzentren, Produktionsanlagen und landwirtschaftliche Betriebe brauchen Wasser, das verfügbar ist, wenn es gebraucht wird. Wasser ist in den vergangenen Jahren von einer Randfrage zu einer Planungsaufgabe geworden – und der Bedarf an großvolumigen, dauerhaft funktionierenden Speichern wächst weiter.

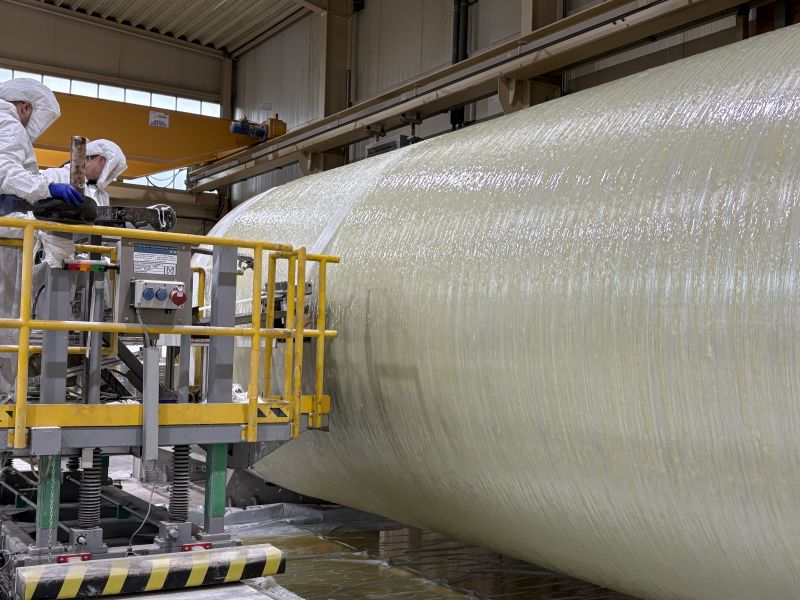

IBK Fibertec fertigt diese Speicher im Filament-Winding-Verfahren: mit derselben Technologie und derselben Ingenieurleistung, mit der wir seit rund 40 Jahren Antennenzylinder, Schornsteine und Sonderbehälter herstellen. Volumen von 15.000 bis 100.000 Litern, Durchmesser 2,0 bis 4,0 Meter, Längen bis etwa 15 Meter – einteilig, ober- oder unterirdisch, horizontal oder vertikal, bei größerem Bedarf als Kaskade mehrerer Behälter.
Jeder Speicher wird projektspezifisch ausgelegt. Wir liefern keine Katalogprodukte, sondern berechnete Tragstrukturen.
Einsatzbereiche
- Löschwasservorhaltung in Industrie, Gewerbe und Logistik – Logistikzentren, Produktionshallen, Rechenzentren, Gewerbeparks, Batteriespeicher- und Photovoltaikanlagen. Auslegung nach DIN 14230, Entnahmeeinrichtungen, Pumpensumpf- und Domlösungen.
→ Mehr dazu - Löschwasser auf landwirtschaftlichen Betrieben – Stallanlagen, Maschinenhallen, Biogasanlagen, Reit- und Pferdehöfe. Häufig ausgelöst durch Bauantrag, Brandschutzkonzept oder Versicherungsauflage.
→ Mehr dazu - Bewässerung und Beregnung – Feldbewässerung, Obst-, Gemüse- und Sonderkulturen, Frostschutzberegnung. Vorratshaltung schafft Unabhängigkeit von Entnahmebeschränkungen in Trockenperioden.
- Regenwasser und Starkregen – Große Dach- und Hallenflächen liefern in kurzer Zeit erhebliche Mengen. Ein Speicher hält zurück, was sonst die Kanalisation belastet, und stellt das Wasser später zur Nutzung bereit. Rückhaltung und Nutzung in einem Bauwerk.
- Prozess-, Kühl- und Betriebswasser – Pufferspeicher in Industrieanlagen, Kühlwasser, Reinigungs- und Betriebswasser. Auslegung unter Berücksichtigung von Medium, Temperatur und statischer Beanspruchung.
- Kommunale und öffentliche Infrastruktur – Regenrückhaltung, Löschwasser in Außenbereichen, Begleitmaßnahmen bei Bahn-, Autobahn- und Tunnelprojekten.
- Not- und Reservewasser – Versorgungssicherheit bei Ausfällen, Interims- und Baustellenversorgung, Zwischenspeicherung bei Umbauten im laufenden Betrieb.
- Ersatz bestehender Anlagen – Wo Betonbehälter reißen oder Stahlbehälter durchrosten, ist der Austausch gegen GFK oft günstiger als die Sanierung.
Die Liste ist bewusst nicht abgeschlossen. Wo Wasser in großen Mengen zuverlässig verfügbar sein muss, ist der gewickelte GFK-Speicher eine Option – auch für Anwendungen, die heute noch nicht auf dieser Seite stehen. Sprechen Sie uns an.
Warum gewickeltes GFK
- Korrosionsfrei – kein Rost, keine Innenbeschichtung, keine wiederkehrenden Korrosionsschutzzyklen. Auch gegenüber stehendem Wasser, Kondensat, chloridhaltigen Umgebungen und ammoniakhaltiger Stallluft beständig.
- Lastorientiert gewickelt statt massiv gebaut – Faserlagen in Umfangsrichtung für den Innendruck, Axialanteile für Biegemomente, Ringsteifen und lokale Verstärkungen genau dort, wo Erdlast, Verkehrslast und Auftrieb wirken.
- Einteilig bis etwa 15 Meter – keine Segmentfugen, weniger Schnittstellen, kürzere Bauzeit.
- Geringes Gewicht – kleinere Hebezeuge, einfachere Logistik, reduzierte Fundamentanforderungen.
- Geringe Kriechneigung – entscheidend bei Erdverlegung unter Dauerlast, wo Standard-PE an seine Grenzen kommt.
- Lange Nutzungsdauer – mehrere Jahrzehnte bei sachgemäßer Auslegung und sachgemäßem Einbau, reparabel durch Laminatnacharbeit.
Konstruktive Ausstattung

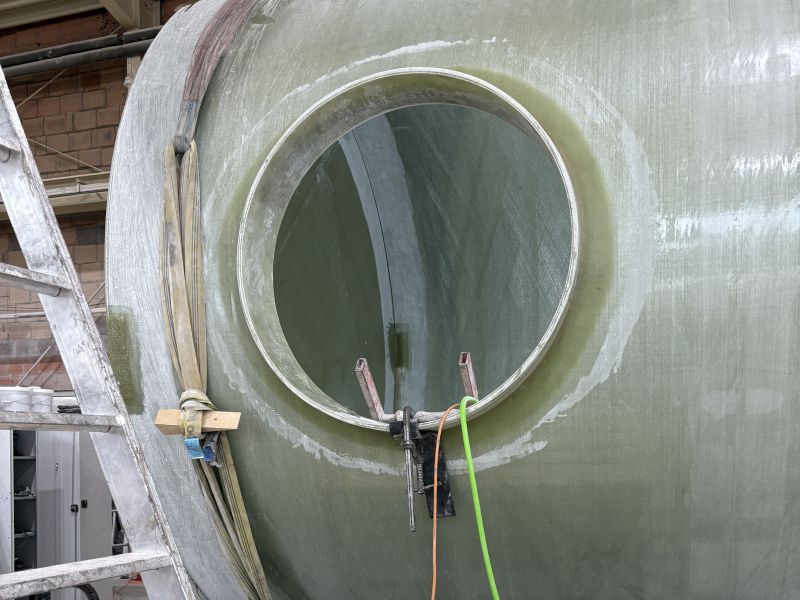

Revisionsöffnung (Mannloch DN 600–800 mm, oben oder seitlich, optional mit Domverlängerung) · Anschlussflansche, DIN/EN 1092 kompatibel · Messstutzen für Füllstand, Temperatur und Probenahme · Ringsteifen · Kesselstühle und Sattellager · Pumpensumpf.
Normative Einordnung
Die Auslegung erfolgt projektbezogen unter Berücksichtigung der relevanten Regelwerke, unter anderem DIN 14230 (Löschwasserbehälter), DIN EN 13121 (GFK-Behälter), DIN EN 1991 (Eurocode 1), Verkehrslasten SLW 30 / SLW 60 sowie Grundwasser- und Auftriebssituationen. Statik, Konstruktion und Fertigung liegen bei uns im Haus, die Nachweise gehören ins Angebotspaket. Qualitätsmanagement nach ISO 9001:2015.
Zwei Wege in die Tiefe
GFK-Speicher für Löschwasser und Industrie → Löschwasservorhaltung, Prozess- und Kühlwasser, normative Einordnung, Projektablauf.
GFK-Großwassertanks für die Landwirtschaft → Löschwasser auf dem Hof, Regenwasserspeicherung, Bewässerung, Betriebswasser.
Gerne unterstützen wir Sie bereits in der Entwurfs- oder Genehmigungsphase. Planungsunterlagen anfordern

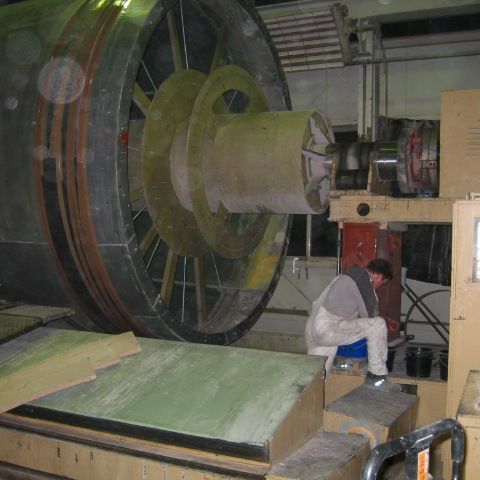

GFK-Strukturbauteile für Rotorblätter
Vom Winde verweht...

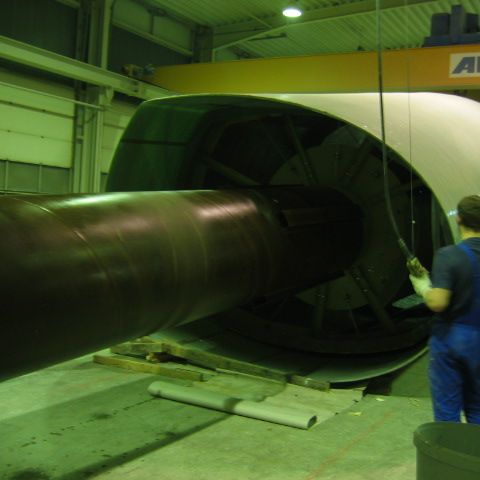

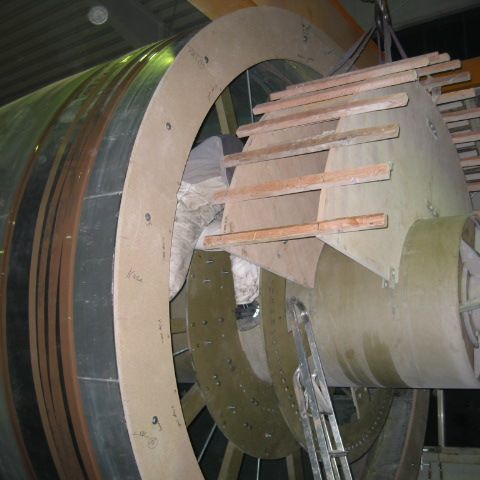

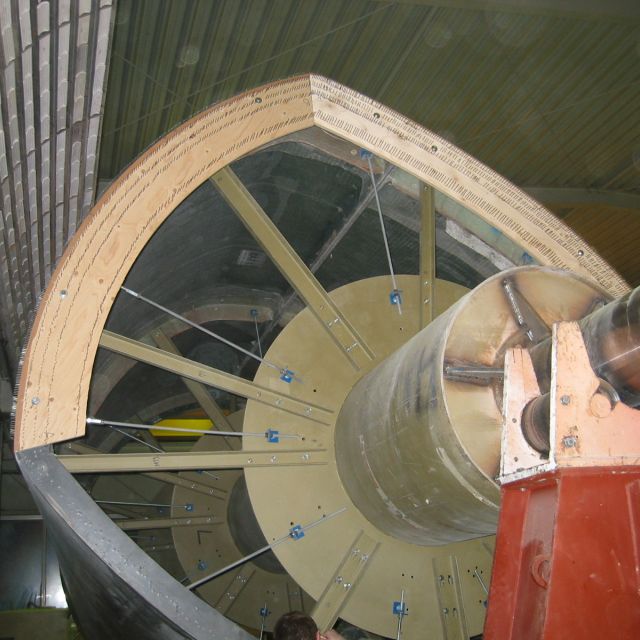

Rotorblätter von Windkraftanlagen werden mittlerweile zu groß um über die Straße zu den Baustellen transportiert zu werden. Sie werden daher in zwei Teilen gefertigt und an der Baustelle zusammengefügt. Das innenliegende Strukturbauteil wird bei IBK-Fibertec im Wickelverfahren gefertigt.
Hier das Innenblatt einer E115 von Enercon:
www.enercon.de
www.wind-turbine-models.com

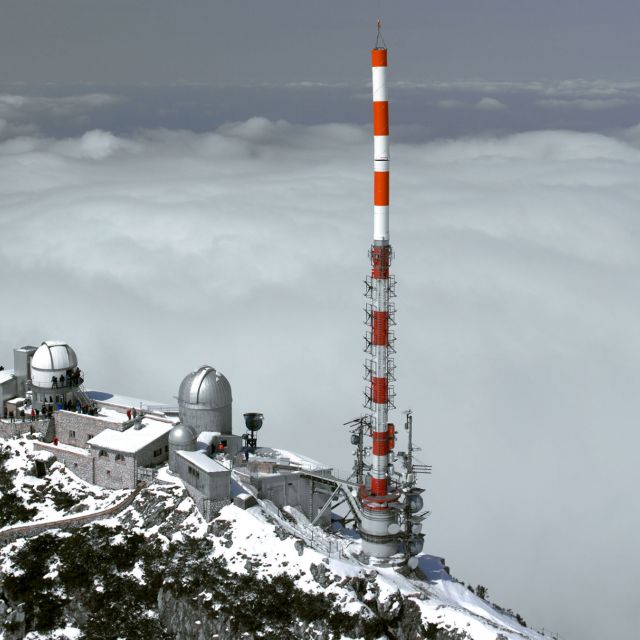

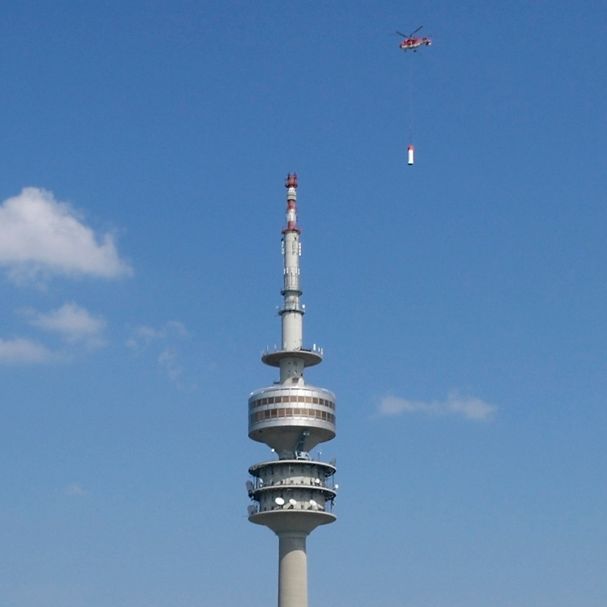

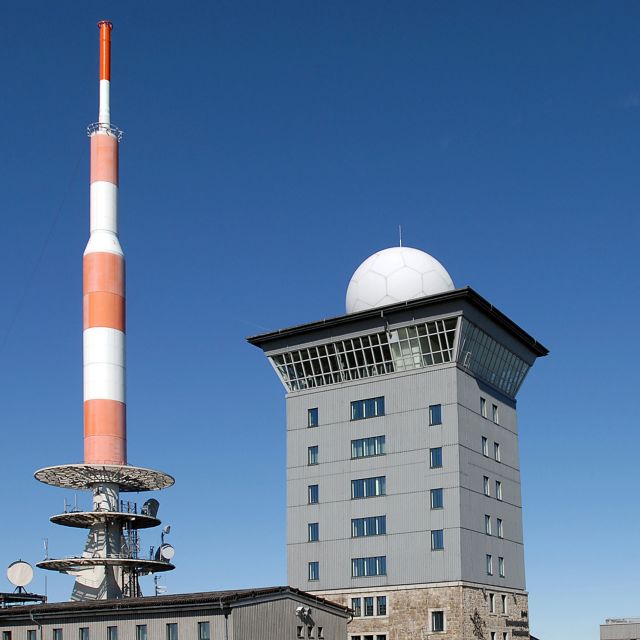

GFK-Antennenzylinder und Behänge
Ein weltweiter Erfolg von IBK-Fibertec
Professionelle Antennensysteme werden überall auf der Welt auf hohen Sendemasten und -türmen installiert.
GFK bietet als Radom (Radar Dome) für Sendeanlagen entscheidende Vorteile:
- Höchste Transparenz gegenüber elektromagnetischer Strahlung
- Schutz der Antennen vor Umwelteinflüssen wie Eis, Schnee, Regen, Wind und Schmutz
- Schutz der Antennen und Halterungen vor Korrosion
Unabhängig von der Witterungsituation können die Antennenanlagen jederzeit inspiziert, aufgerüstet und erweitert werden.

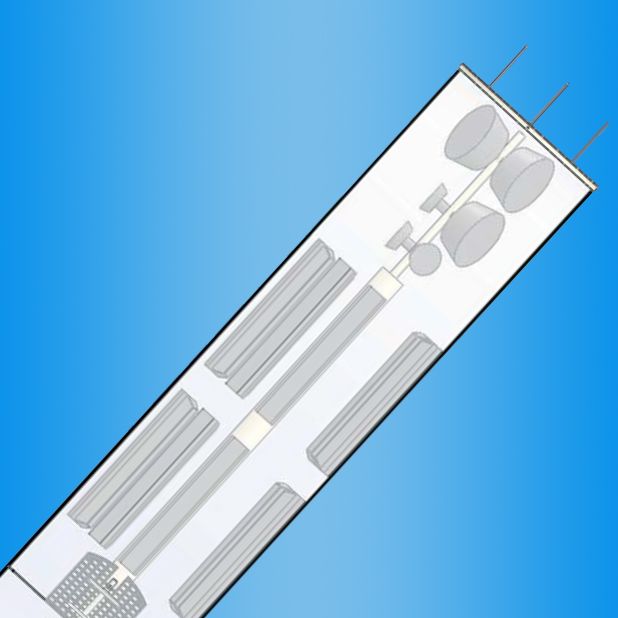

GFK-Funkmasten
Dreimal besser
Aus drei entscheidenden Gründen ist GFK für Mobilfunkmasten die optimale Alternative zu Stahl und Stahlbeton:
1. Geringes Gewicht senkt Material- und Logistikkosten
GFK-Masten wiegen weniger als ein Drittel der Masten aus Stahlbeton. Das erspart in schwer zugänglichen Gebieten teure Zugangserschließungen, reduziert den Aufwand für Fundamente und minimiert die Aufstellungskosten – und führt damit zu erheblichen Einsparungen bei den Material- und Logistikkosten.
2. Hohe elektromagnetische Transparenz

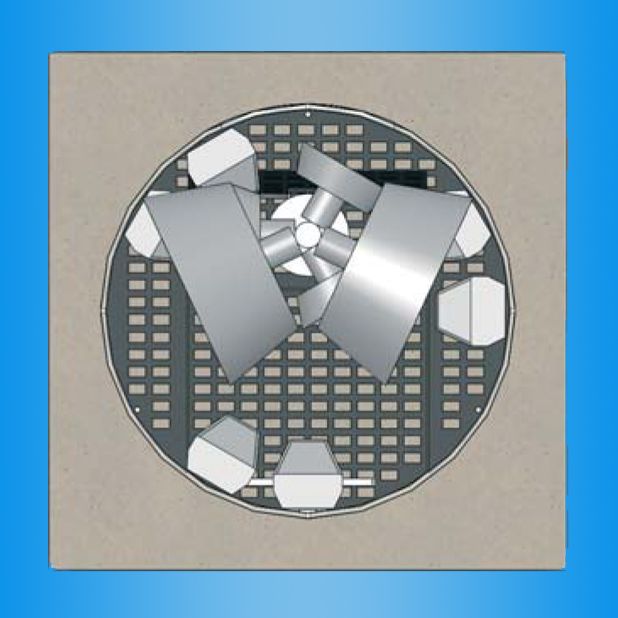

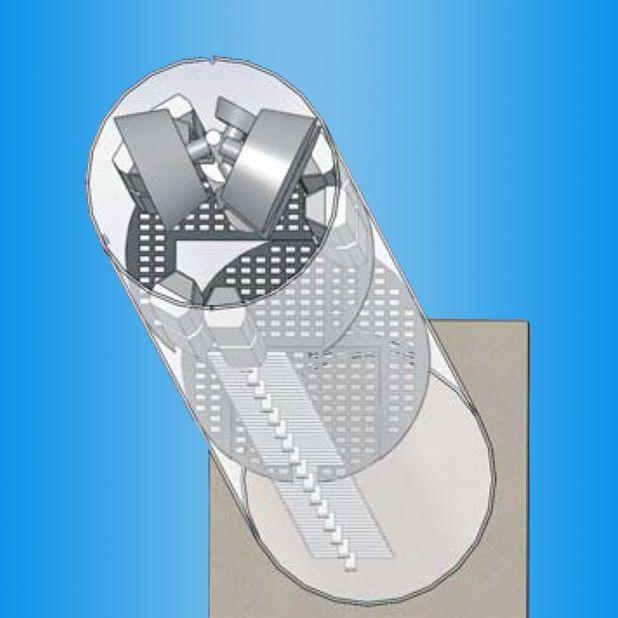

GFK ist für elektromagnetische Wellen transparent. Mit dieser hohen Durchlässigkeit ist GFK darum das ideale Material für die Verkleidung von Antennen. Zudem ermöglicht es aufgrund seiner minimalen Dämpfung auch eine Antennen-Installation innerhalb der Masten.
3. Weitgehende Wartungsfreiheit
GFK-Masten sind außerordentlich witterungs- und korrosionsbeständig. Selbst in klimatisch anspruchsvollen Gebieten mit hoher Witterungsbeanspruchung entfällt eine regelmäßige kostenaufwändige Instandsetzung.
GFK-Tragmasten
Resistent bei jeder Witterung
IBK hat für seinen Partner SPL einen GFK-Tragmast für die Kusttram in Oostende, Belgien entwickelt und gefertigt. Dabei handelt es sich um eine weltweite Innovation, da der Mast zugleich Stabilität und Isolation bietet. Weitere Vorteile sind Korrosionsbeständigkeit bei den schwierigen Wetterbedingungen an der Nordsee und die Langlebigkeit. Für den Fahrdraht kann gänzlich auf Isolatoren verzichten werden, da der Mast hinreichend als Isolator fungiert.
www.powerlines-group.com

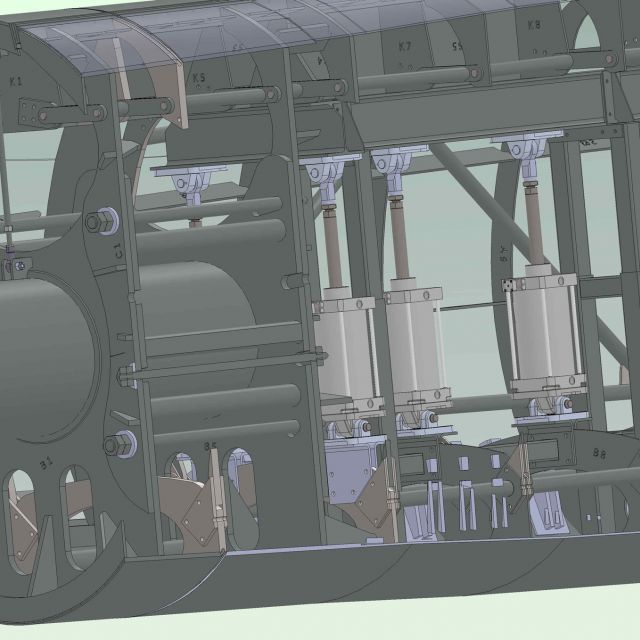

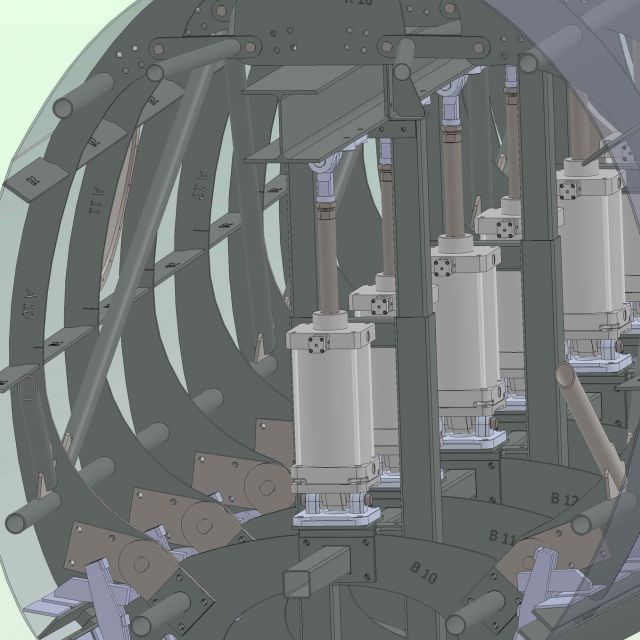

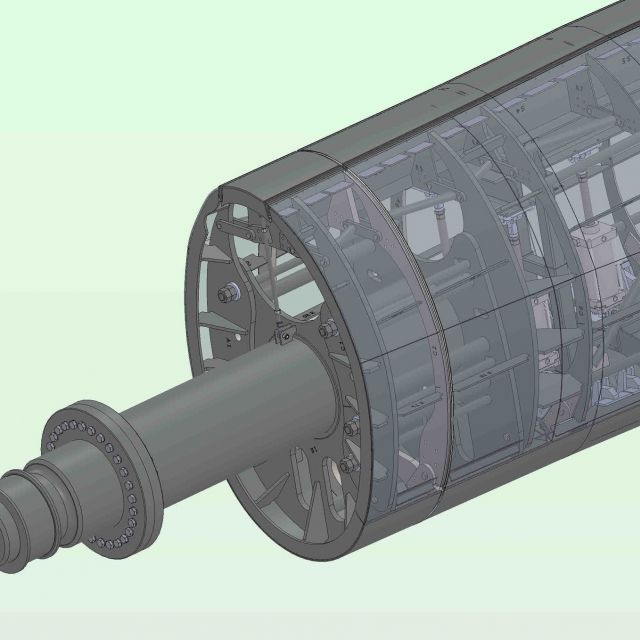

IBK-Fibertec Engineering und Design
Von der Entwicklung bis zur Realisierung
Wir unterstützen unseren Kunden bei der Planung, Konzipierung und Fertigung von hochfesten und hochwertigen Produkten aus Faserverbundstoffen.
Um ihnen in allen Phasen effizient helfen zu können bieten wir die komplette Leistung aus einer Hand:
- Konstruktion an modernen 3D-CAD Arbeitsplätzen
(mit SolidWorks zur Verkürzung der Entwicklungszyklen) - Statische und dynamische Berechnungen
- Laminatberechnung mit selbst entwickelter Software Realisierung
- Tragwerksplanung inkl. Bauanträge
- FEM-Analyse
- Schwingungsmessungen
Unsere GFK-Sonderbauteile
Statt Standardlösungen
Die Anwendung der Faserverbundtechnologie hat in den letzten Jahrzehnten außerordentliche Fortschritte gemacht. Regelmäßig werden neue Anwendungen und Einsatzgebiete entwickelt. An diesem dynamischen Innovationsprozess hat IBK Fibertec entscheidend mitgewirkt. Langjährige Erfahrungen und hochentwickeltes Knowhow bilden hier die solide Grundlage für die Konzeption, Entwicklung und Fertigung individueller und spezifischer Lösungen. Aus genau diesem Prozess ist auch unser jüngstes Produktfeld hervorgegangen: die großvolumigen GFK-Wasserspeicher.
GFK-Druckbehälter und Sonderbehälter
Halten, was sie versprechen
GFK-Behälter sind korrosions- und säureresistent, formstabil und extrem langlebig. IBK-Fibertec fertigt Sonderbehälter nach Anforderung hinsichtlich Größe, Druck und Medium – auch für aggressive chemische Medien, bei denen beschichteter Stahl an seine Grenzen stößt. Auslegung und Nachweisführung erfolgen projektbezogen, unter anderem nach DIN EN 13121.
Für drucklose Wasseranwendungen von 15.000 bis 100.000 Litern finden Sie den passenden Abschnitt weiter oben: GFK-Wasserspeicher und Löschwasserbehälter.

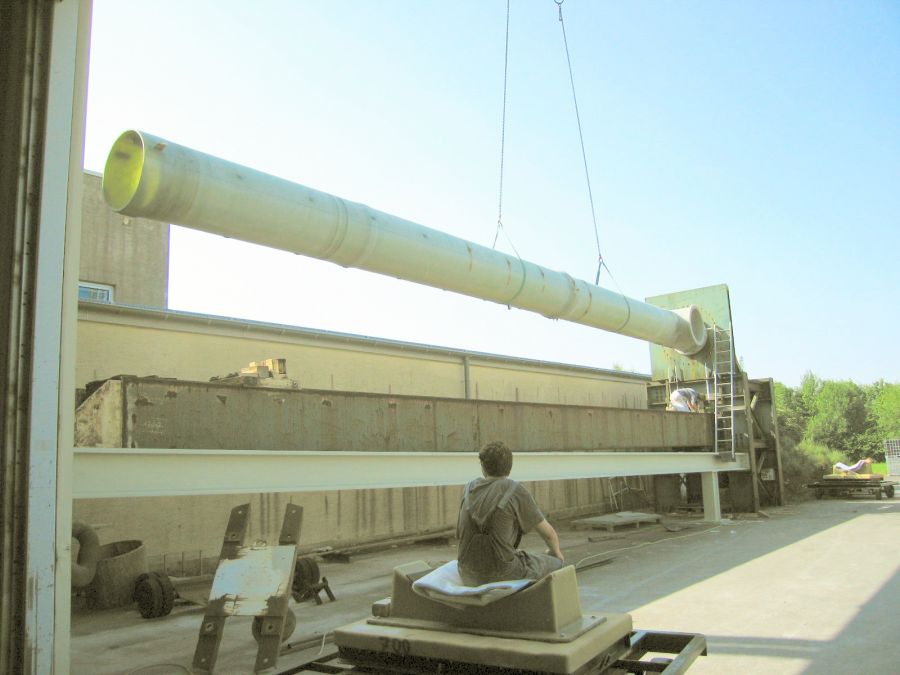

GFK Schornsteine
Hier stimmt die Chemie
Schornsteine aus GFK sind korrosions- und säureresistent gegenüber aggressiven chemischen Medien. IBK-Fibertec bietet selbsttragende GFK-Schornsteine in Durchmessern bis zu 3m und Längen über 50m.

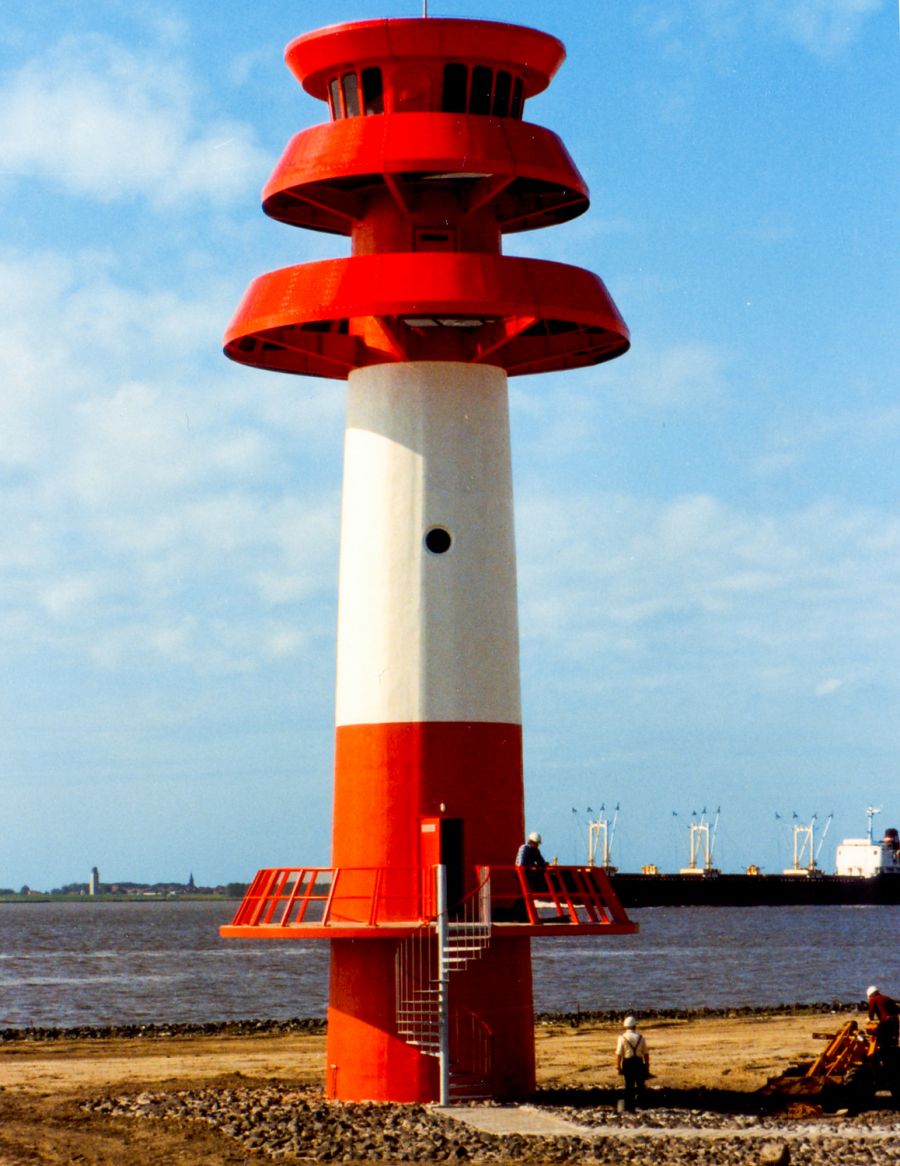

GFK-Leuchttürme
Bringen Licht ins Dunkel
Absolut witterungsbeständig, seewasserfest und nachhaltig sind Leuchttürme aus GFK.

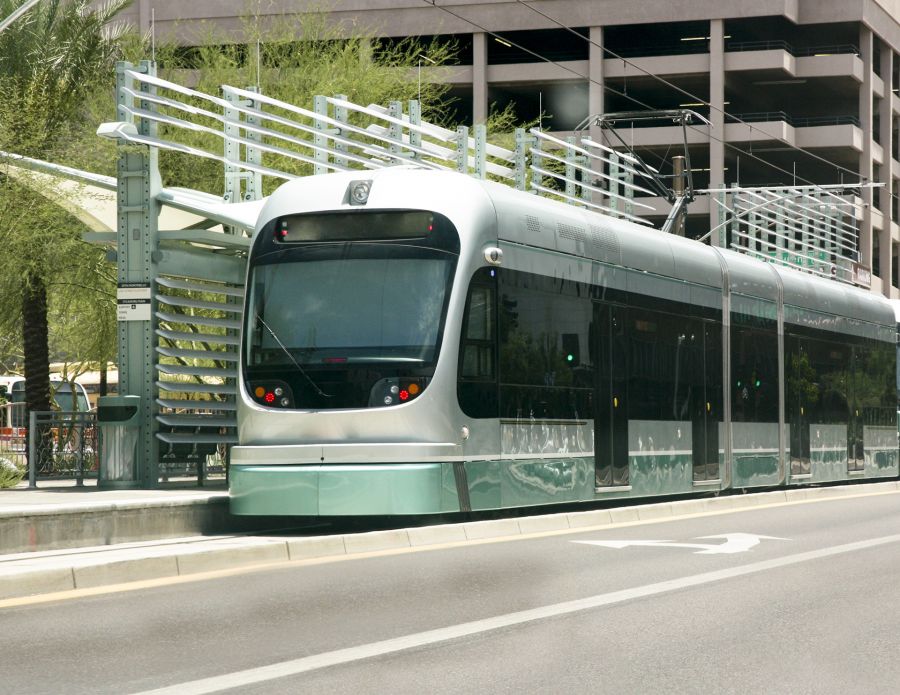

IBK-Fibertec Stoßfänger
Halten eine Menge aus

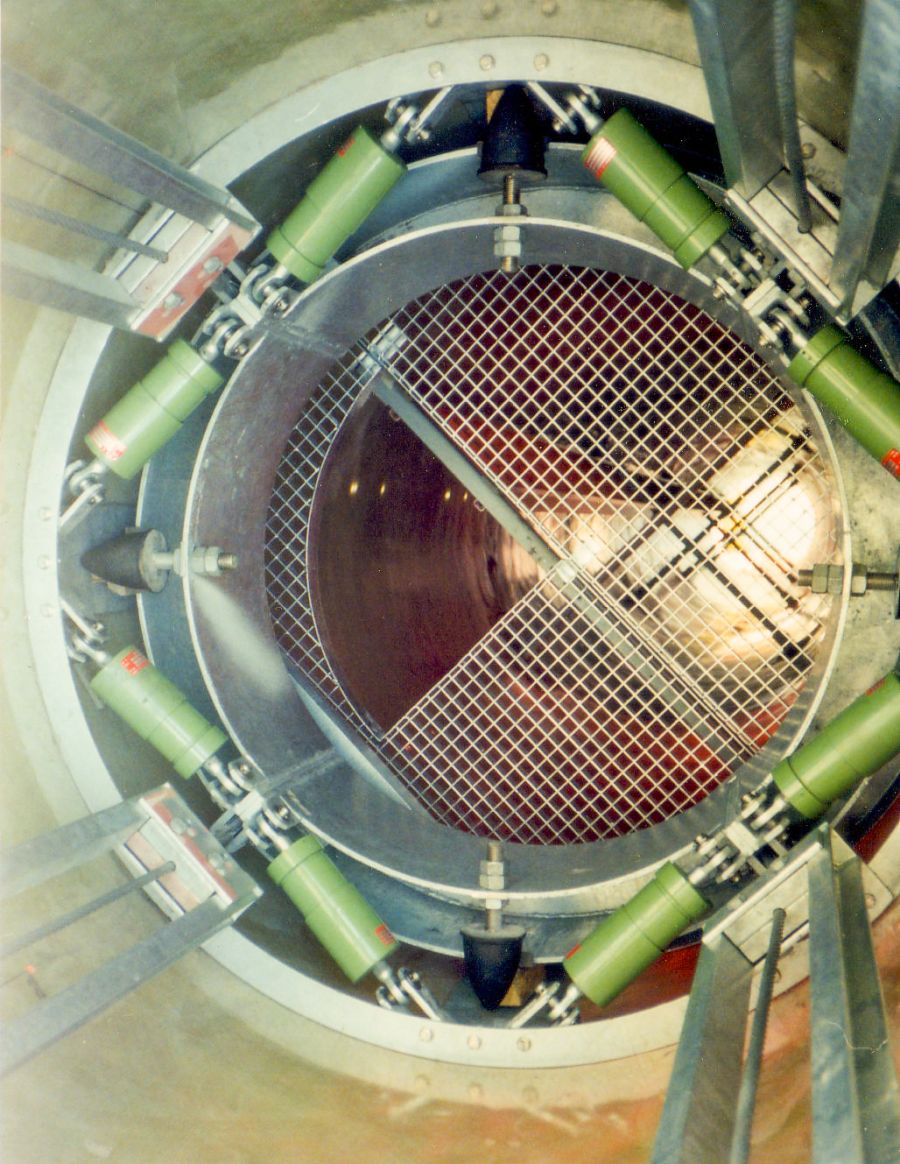

GFK-Schwingungstilger
Die Ruhe selbst, auch bei Orkan
Schwingungstilger dienen dazu, die insbesondere von Wind erzeugten Gebäudeschwingungen aufzufangen. Sie halten z.B. Sendemasten auch bei hohen Windlasten stabil und garantieren für eine uneingeschränkte Sendleistung. IBK Fibertec entwickelt Schwingungstilger abgestimmt auf Antennenzylinder und Sendemasten aus eigener Produktion.

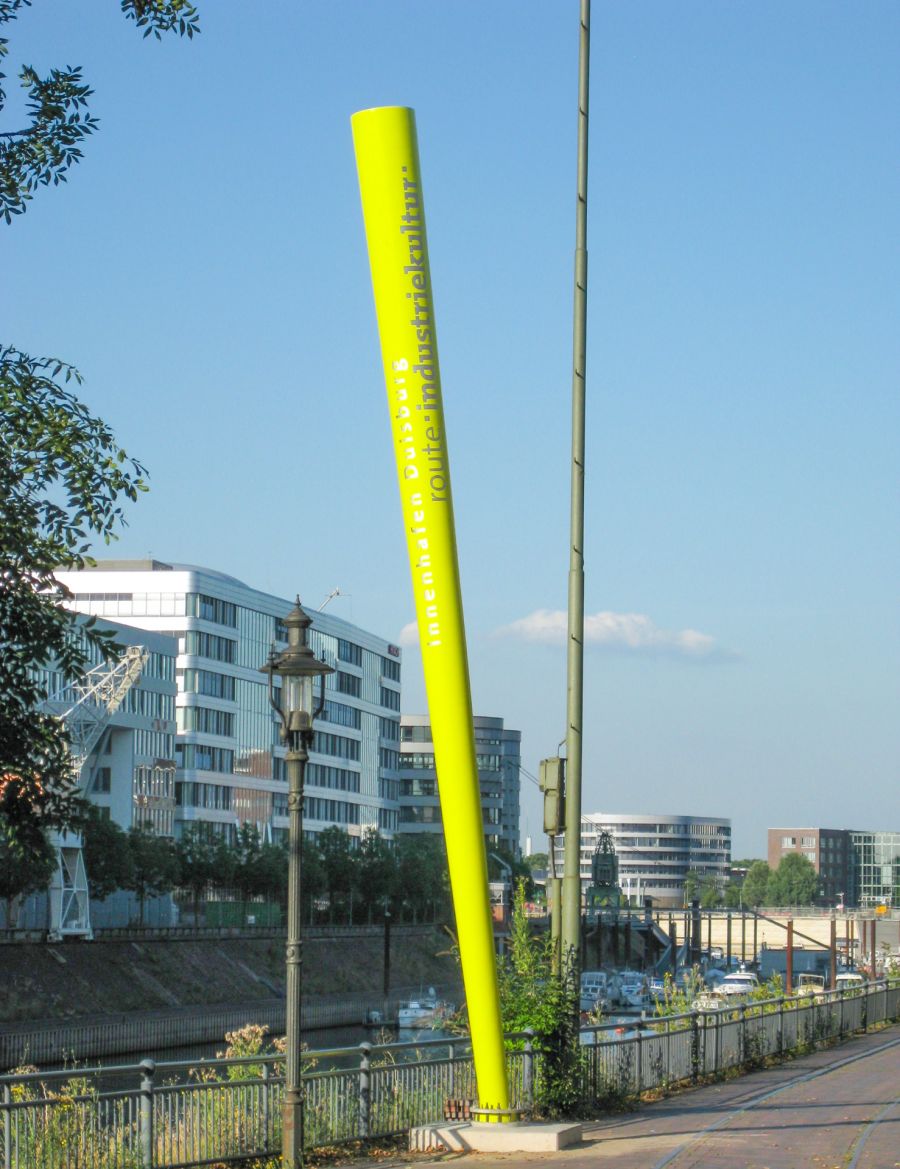

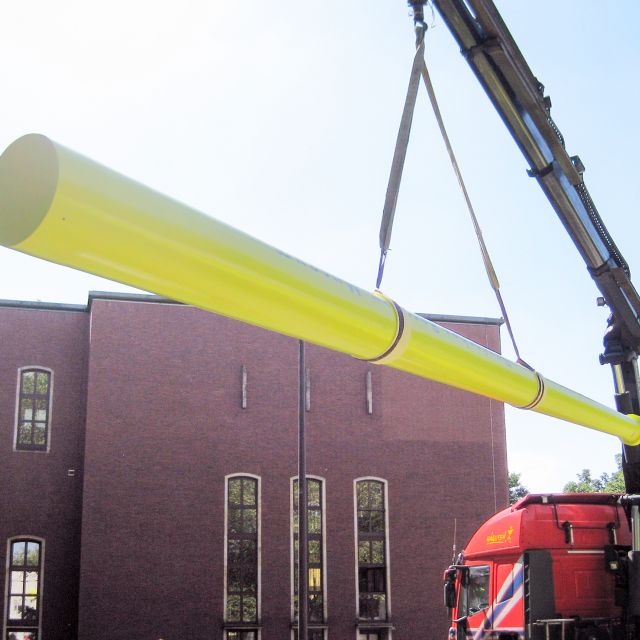

GFK Bauwerke

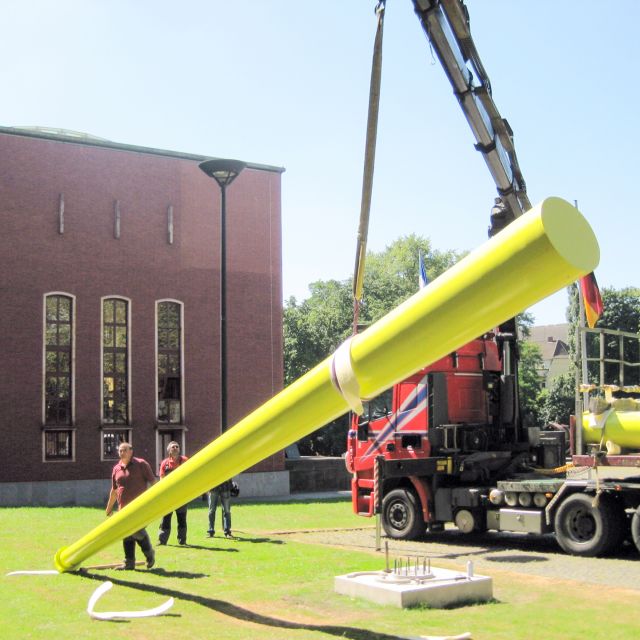

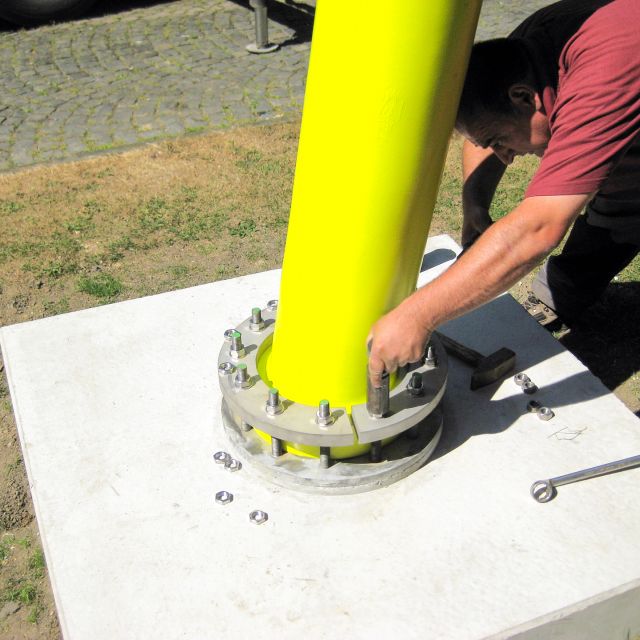

Stelen für Route der Industriekultur in NRW
Ursprünglich wurden markante Punkte der Route durch Edelstahlstelen markiert. Das Material ist jedoch nach einiger Zeit korrodiert und so hat man sich entschieden, sie durch GFK-Stelen zu ersetzen. GFK bietet mit Stabilität für die Verkehrssicherheit und der Langlebigkeit des Materials entscheidende Vorteile für einen nachhaltigen Einsatz.
